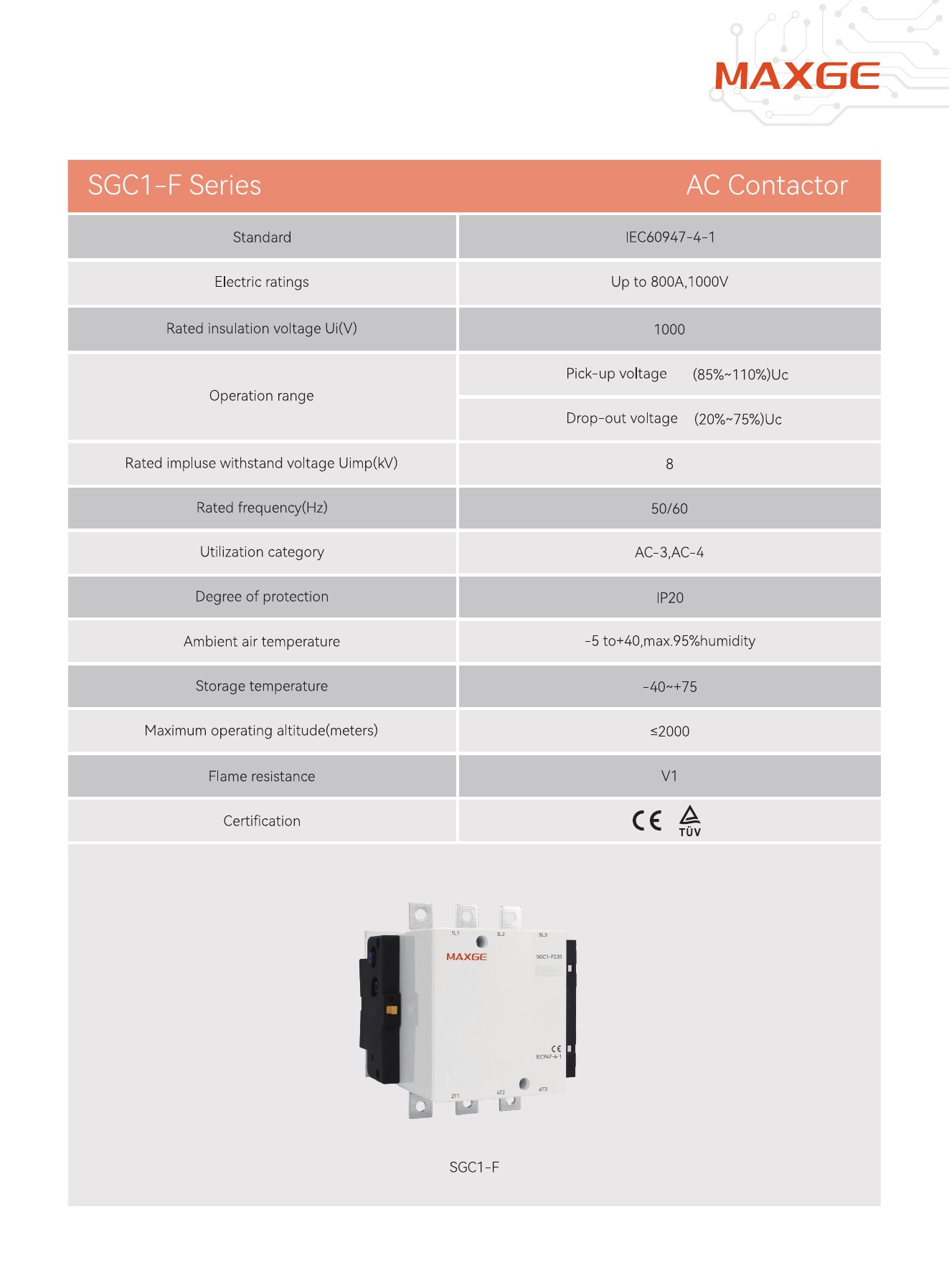

MAXGE SGC1-F Series AC Contactor Standard IEC60947-4-1 Electric ratings Up to 800A，1000V Rated insulation voltage Ui(V) 1000 Pick-up voltage (85%~110%)Uc Operation range Drop-out voltage (20%~75%)Uc Rated impulse withstand voltage Uimp(kV) 8 Rated frequency(Hz) 50/60 Utilization category AC-3，AC-4 Degree of protection IP20 Ambient air temperature -5 to+40，max.95%humidity Storage temperature -40~+75 Maximum operating altitude(meters) ≤2000 Flame resistance V1 Certification CE TUV 1L1 MAXGE SGC CE IEC94 47- 472 SGC1-F

MAXGE SGC1-F Series AC Contactor SGC1-F Type 115 150 185 225 265 330 400 500 630 800 Number of poles 3，4 3，4 3，4 3，4 3，4 2，3，4 2，3，4 2，3，4 2，3，4 3 AC-3 115 150 185 225 265 330 400 500 630 800 Current le(A) (Ues400V) AC-4 52 60 79 85 105 117 138 147 188 195 Rated conventional 200 200 275 380 350 360 500 580 850 850 thermal current lth(A) Rated making capacity(A) 1ms 10xle AC-3 or 12 x le AC-4 Rated breaking capacity(A) 1ms 8xle AC-3 or 12 xle AC-4 220/230V 30 40 55 63 75 100 129 147 200 220 380/400V 55 75 90 100 132 160 200 250 335 400 415V 59 80 100 110 140 180 220 280 375 425 Rated operational power in category 440V 59 80 100 110 140 180 220 280 375 425 AC-3(kw) 500V 75 90 110 129 160 200 257 335 400 450 660/690V 80 100 120 129 180 220 280 355 450 475 1000V 65 65 100 140 147 160 185 335 450 450 Average impedance per pole(mQ) 0.37 0.35 0.33 0.32 0.3 0.28 0.26 0.18 0.12 0.12 Operation cycles AC-3 1200 1200 600 600 600 600 600 600 600 600 (times/hour) AC-4 300 300 300 300 300 300 300 300 300 300 Electrical life(X 10³ times)) 3000 Mechanicallife AC-3 800 800 500 500 500 500 300 200 200 100 (X10times) AC-4 150 150 150 150 150 150 80 80 50 30 Matching fuse model RT16-2 RT16-2 RT16-3 RT16-3 RT16-3 RT16-3 RT16-3 RT16-3 RT16-3 RT16-3 Tightening torque(N.m) 10 18 18 35 35 35 35 35 58 58 cable Connection Front SGA1-DN Side SGA8-DN Add-on auxiliary contact blocks Front time delay SGA2-DT/SGA3-DR Front dust and damp protected Mechanical interlock Model Matched AC Contactor SG9FF970 SGC1-F115 to SGC1-F150 SG9FG970 SGC1-F185 to SGC1-F225 SG9FJ970 SGC1-F265 to SGC1-F400 SG9FL970 SGC1-F630

0 MAXGE SGC1-F Series AC Contactor Overall Dimensions (SGC1-F Series) 1.SGC1-F115/1154-330/3304 中1 中 S 中 网8 明 8 三 S 工 天 一 Q P IP Tp Q1 Q Tr p Q1 C a a f Z Y mm X1 SGC1-F a Q 巧巧 G一即即即即即即即即%%%% 中 f b b1 M N C L H G1 Z Y 500Vs >500V 115 163.5 29.5 M6 131 162 137 147 124 171 107 120-106 91 106 13.5 44 1154 200.5 29.5 M6 131 162 137 147 124 171 107 120-106 6.5 143 13.5 44 150 163.5 57.5 131 170 137 150 124 171 107 120-106 106 13.5 1504 200.5 55.5 131 170 137 150 124 171 107 120-106 143 13.5 185 168.5 59.5 130 174 137 154 127 181 113.5 120-106 111 13.5 1854 208.5 59.5 M8 130 174 137 154 127 181 113.5 120-106 6.5 13.5 44 225 168.5 51.5 M10 130 197 137 172 127 181 113.5 120-106 6.5 13.5 44 2254 208.5 47.5 M10 130 197 137 172 127 181 113.5 120-106 6.5 20.5 265 201.5 66.5 M10 147 203 145 178 147 213 141 120-106 140 20.5 2654 244.5 66.5 M10 147 203 145 178 147 213 141 120-106 186 20.5 330 213 M10 147 206 145 181 158 219 145 120-106 154.5 20.5 3304 261 2 M10 147 206 145 181 158 219 145 120-106 6.5 202.5 20.5 2.SGC1-F400/4004/4002/500/5004/5002 S 中 中 回 回 可 网 lo L上 可 00 Fo o -0 z Q p o 10 Q Q Q p Q1 Q Q1 Q ：P Q 中 6 T P Q1 C 1 a T 十 1 a 23.5 mm X1 SGC1-F a Q64 α%44似刀刀 中 f b b1 M N C G G1 H 中1 Y 500Vs ： >500V 4002 213 M10 151 206 209 181 158 219 145 580(66-102) 170(156-192) 180 8.5 19.5 400 213 M10 151 206 209 181 158 219 1458 80(66-102) 170(156-192)180 0 8.5 19.5 4004 261 M10 151 206 209 181 158 219 145 80(66-150) 170(156-240) )180 8.5 67.5 5002 233 M10 169 238 209 208 172 232 146 80(66-120)170(156-210)180 08 8.5 39.5 500 233 M10 169 238 209 208 172 232 146 80(66-120)170(156-210)180 8.5 39.5 5004 288 M10 169 238 209 208 172 2 232 2 146140(66-175)230(156-265)1808.5 39.5 一222222 3.SGC1-F630/6304/800 S 中 S S 中 / @ @ o @ @ 中国中出出 Q Z Q 工 2 2 ooo -Q Q Q lo l lo Q P Q1 Q P P Q1 Q.1 P P Q1 子 a f C Z a f a f mm X1 SGC1-F a p即即即即 Q 中 f b b1 M N C L G H 中1 Z Y 500Vs >500V 6302 309 102 M12 201 304 280 264 202 255 155 180(100-195) 185 10.5 60.5 68.5 630 309 M12 201 304 280 264 202 255 155 51 180(100-195) 185 10.5 60.5 68.5 6304 309 M12 201 304 280 264 202 255 155 240(150-275) 185 10.5 60.5 68.5 800 309 M12 201 304 280 ) 264 202 2 255 155 5180(100-195) 185 10.5 60.5 68.5
