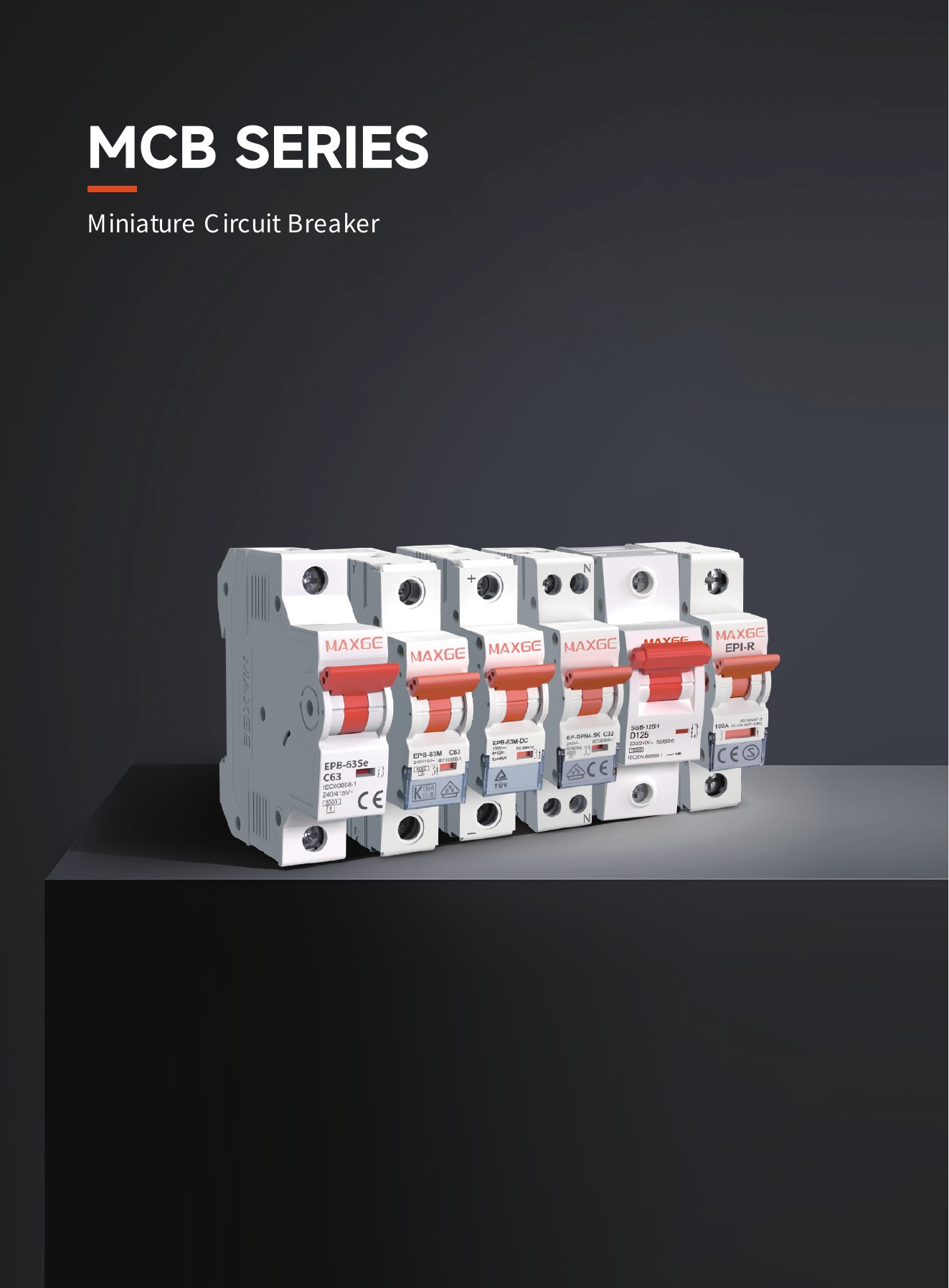

# EPB-63M-H Series <!-- source-page:1 --> MCB SERIES Miniature Circuit Breaker <!-- source-page:2 --> Products Overview of Circuit Breakers Product name MCB | | 1 EPB-63Me/3-C1 2 EPB-63Me/3-C2 3 EPB-63Me/3-C3 | | | --- | --- | --- | | EPB-63Me | 4 EPB-63Me/3-C4 6 EPB-63Me/3-C6 10 EPB-63Me/3-C10 13 EPB-63Me/3-C13 16 EPB-63Me/3-C16 20 EPB-63Me/3-C20 25 EPB-63Me/3-C25 32 EPB-63Me/3-C32 40 EPB-63Me/3-C40 -3P 50 EPB-63Me/3-C5 | 4 | | 3 | | | | EPB-63Me- | 3P+N | | | | 3 | | | EPB-63Me | -4P | | <!-- source-page:3 --> EPB-63M/H Series Miniature Circuit Breaker Standard EN/IEC 60898-1 GB/T 10963.1 Breaking capacity(kA) 6,10 Protection Against overload and short circuit Rated current(A) In 1,2,3,4,6,10,13,16,20,25,32,40,50,63 Rated voltage(V) 1P AC 230/400,240/415 1P+N,2P,3P,3P+N,4P AC 230/400,240/415 Rated impulse withstand voltage Uimp(kV) 4 Rated insulation voltage Ui(V) 500 Energy limiting class 3 Ambient temperature (℃) -25~+40,Max.95%humidity Thermal operating limit 1.13 xIn No tripping within an hour 1.45 xIn Tripping within an hour Magnertic operating B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xln Number of poles 1P,1P+N,2P,3P,3P+N and 4P Type of trip Thermal/ magnetic release Terminal capacity 16mm2 flexible or 25mm2 rigid Protection degree IP20 Installation Mounting on 35mm DIN rail Width 17.8mm per pole Certification EPB-63M-1P EPB-63M-2P EPB-63M-3P EPB-63M-4P <!-- source-page:4 --> EPB-63M Series Miniature Circuit Breaker | | Rated current(A) | B curev | C curev | D curev | Packing unit | | --- | --- | --- | --- | --- | --- | | EPB-63M-1P | 1 | EPB-63M/1-B1 | EPB-63M/1-C1 | EPB-63M/1-D1 | 12 p to dily in 5s | | | 2 | EPB-63M/1-B2 | EPB-63M/1-C2 | EPB-63M/1-D2 | | | | 3 | EPB-63M/1-B3 | EPB-63M/1-C3 | EPB-63M/1-D3 | | | | 4 | EPB-63M/1-B4 | EPB-63M/1-C4 | EPB-63M/1-D4 | | | | 6 | EPB-63M/1-B6 | EPB-63M/1-C6 | EPB-63M/1-D6 | | | | 10 | EPB-63M/1-B10 | EPB-63M/1-C10 | EPB-63M/1-D10 | | | | 13 | EPB-63M/1-B13 | EPB-63M/1-C13 | EPB-63M/1-D13 | | | | 16 | EPB-63M/1-B16 | EPB-63M/1-C16 | EPB-63M/1-D16 | | | | 20 | EPB-63M/1-B20 | EPB-63M/1-C20 | EPB-63M/1-D20 | | | | 25 | EPB-63M/1-B25 | EPB-63M/1-C25 | EPB-63M/1-D25 | | | | 32 | EPB-63M/1-B32 | EPB-63M/1-C32 | EPB-63M/1-D32 | | | | 40 | EPB-63M/1-B40 | EPB-63M/1-C40 obtained | EPB-63M/1-D40 Remarks | | | | 50 | EPB-63M/1-B50 | EPB-63M/1-C50 Non-trip | EPB-63M/1-D50 | | | | 63 | EPB-63M/1-B63 | EPB-63M/1-C63 trip | EPB-63M/1-D63 Setting current u specified value stea | | | EPB-63M-1P+N In>32 Category Op Electrical endurance Mechanical endurance Much higher short circuit breaking capa connection. Improved safety of operators | 1 | EPB-63M/1-B1N | EPB-63M/1-C1N | EPB-63M/1-D1N | 6 t nductor hanks to | | | 2 | EPB-63M/1-B2N 1s<t<120s | EPB-63M/1-C2N trip | EPB-63M/1-D2N | | | | 3 5ln | EPB-63M/1-B3N t<0.1s | EPB-63M/1-C3N Non-trip trip | EPB-63M/1-D3N B type | | | | 4 5In | EPB-63M/1-B4N t≤0.1s | EPB-63M/1-C4N Non-trip | EPB-63M/1-D4N | | | | 6 10ln | EPB-63M/1-B6N t<0.1s | EPB-63M/1-C6N trip | EPB-63M/1-D6N C type | | | | 10 | EPB-63M/1-B10N | EPB-63M/1-C10N | EPB-63M/1-D10N | | | | 13 | EPB-63M/1-B13N | EPB-63M/1-C13N | EPB-63M/1-D13N | | | | 16 erations | EPB-63M/1-B16N Operati | EPB-63M/1-C16N on frequency | EPB-63M/1-D16N Rated curren | | | | 20 4000 | EPB-63M/1-B20N | EPB-63M/1-C20N 240/h | EPB-63M/1-D20N 1-32 | | | | 25 | EPB-63M/1-B25N | EPB-63M/1-C25N 120/h | EPB-63M/1-D25N 40-63 | | | | 32 10000 | EPB-63M/1-B32N | EPB-63M/1-C32N 240/h | EPB-63M/1-D32N 1-63 | | | | 40 | EPB-63M/1-B40N | EPB-63M/1-C40N | EPB-63M/1-D40N | | | | 50 | EPB-63M/1-B50N | EPB-63M/1-C50N | EPB-63M/1-D50N | | | | 63 city, Dual- offered b | EPB-63M/1-B63N connection conven y special design fro | EPB-63M/1-C63N ient for both stand m terminals. Much l | EPB-63M/1-D63N ard busbar and co onger service life t | | | EPB-63M-2P energy-storage operating mechanism.Enc heat-resistant, and impulse-proof propert Different handle color for different rated c | 1 losure and | EPB-63M/2-B1 functional parts ma | EPB-63M/2-C1 de from imported p | EPB-63M/2-D1 lastics with flame-re | 6 tardant, roducts. | | | 2 ies.Higher | EPB-63M/2-B2 current-limiting capa | EPB-63M/2-C2 city ensuring a cost | EPB-63M/2-D2 -effective range of p | | | | 3 urrent with | EPB-63M/2-B3 contactor conditio | EPB-63M/2-C3 n indicator. | EPB-63M/2-D3 | | | | 4 | EPB-63M/2-B4 | EPB-63M/2-C4 | EPB-63M/2-D4 | | | | 6 | EPB-63M/2-B6 | EPB-63M/2-C6 | EPB-63M/2-D6 | | | | 10 | EPB-63M/2-B10 | EPB-63M/2-C10 | EPB-63M/2-D10 | | | | 13 | EPB-63M/2-B13 | EPB-63M/2-C13 | EPB-63M/2-D13 | | | | 16 | EPB-63M/2-B16 | EPB-63M/2-C16 | EPB-63M/2-D16 | | | | 20 | EPB-63M/2-B20 | EPB-63M/2-C20 | EPB-63M/2-D20 | | | | 25 | EPB-63M/2-B25 | EPB-63M/2-C25 | EPB-63M/2-D25 | | | | 32 | EPB-63M/2-B32 | EPB-63M/2-C32 | EPB-63M/2-D32 | | | | 40 | EPB-63M/2-B40 | EPB-63M/2-C40 | EPB-63M/2-D40 | | | | 50 | EPB-63M/2-B50 | EPB-63M/2-C50 | EPB-63M/2-D50 | | | | 63 EPB-63M | EPB-63M/2-B63 e/EPB-63Se/EPB-6 | EPB-63M/2-C63 3Ne | EPB-63M/2-D63 | | <!-- source-page:5 --> EPB-63M Series Miniature Circuit Breaker | | Rated current(A) | B curev | C curev | D curev | Packing unit | | --- | --- | --- | --- | --- | --- | | EPB-63M-3P | 1 | EPB-63M/3-B1 | EPB-63M/3-C1 | EPB-63M/1-D1 | 4 | | | 2 | EPB-63M/3-B2 | EPB-63M/3-C2 | EPB-63M/1-D2 | | | | 3 | EPB-63M/3-B3 | EPB-63M/3-C3 | EPB-63M/1-D3 | | | | 4 | EPB-63M/3-B4 | EPB-63M/3-C4 | EPB-63M/1-D4 | | | | 6 | EPB-63M/3-B6 | EPB-63M/3-C6 | EPB-63M/1-D6 | | | | 10 | EPB-63M/3-B10 | EPB-63M/3-C10 | EPB-63M/1-D10 | | | | 13 | EPB-63M/3-B13 | EPB-63M/3-C13 | EPB-63M/1-D13 | | | | 16 | EPB-63M/3-B16 | EPB-63M/3-C16 | EPB-63M/1-D16 | | | | 20 | EPB-63M/3-B20 | EPB-63M/3-C20 | EPB-63M/1-D20 | | | | 25 | EPB-63M/3-B25 | EPB-63M/3-C25 | EPB-63M/1-D25 | | | | 32 | EPB-63M/3-B32 | EPB-63M/3-C32 | EPB-63M/1-D32 | | | | 40 | EPB-63M/3-B40 | EPB-63M/3-C40 | EPB-63M/1-D40 | | | | 50 | EPB-63M/3-B50 | EPB-63M/3-C50 | EPB-63M/1-D50 | | | | 63 | EPB-63M/3-B63 | EPB-63M/3-C63 | EPB-63M/1-D63 | | | EPB-63M-3P+N | 1 | EPB-63M/3-B1N | EPB-63M/3-C1N | EPB-63M/3-D1N | 3 | | | 2 | EPB-63M/3-B2N | EPB-63M/3-C2N | EPB-63M/3-D2N | | | | 3 | EPB-63M/3-B3N | EPB-63M/3-C3N | EPB-63M/3-D3N | | | | 4 | EPB-63M/3-B4N | EPB-63M/3-C4N | EPB-63M/3-D4N | | | | 6 | EPB-63M/3-B6N | EPB-63M/3-C6N | EPB-63M/3-D6N | | | | 10 | EPB-63M/3-B10N | EPB-63M/3-C10N | EPB-63M/3-D10N | | | | 13 | EPB-63M/3-B13N | EPB-63M/3-C13N | EPB-63M/3-D13N | | | | 16 | EPB-63M/3-B16N | EPB-63M/3-C16N | EPB-63M/3-D16N | | | | 20 | EPB-63M/3-B20N | EPB-63M/3-C20N | EPB-63M/3-D20N | | | | 25 | EPB-63M/3-B25N | EPB-63M/3-C25N | EPB-63M/3-D25N | | | | 32 | EPB-63M/3-B32N | EPB-63M/3-C32N | EPB-63M/3-D32N | | | | 40 | EPB-63M/3-B40N | EPB-63M/3-C40N | EPB-63M/3-D40N | | | | 50 | EPB-63M/3-B50N | EPB-63M/3-C50N | EPB-63M/3-D50N | | | | 63 | EPB-63M/3-B63N | EPB-63M/3-C63N | EPB-63M/3-D63N | | | EPB-63M-4P | 1 | EPB-63M/4-B1 | EPB-63M/4-C1 | EPB-63M/4-D1 | 3 | | | 2 | EPB-63M/4-B2 | EPB-63M/4-C2 | EPB-63M/4-D2 | | | | 3 | EPB-63M/4-B3 | EPB-63M/4-C3 | EPB-63M/4-D3 | | | | 4 | EPB-63M/4-B4 | EPB-63M/4-C4 | EPB-63M/4-D4 | | | | 6 | EPB-63M/4-B6 | EPB-63M/4-C6 | EPB-63M/4-D6 | | | | 10 | EPB-63M/4-B10 | EPB-63M/4-C10 | EPB-63M/4-D10 | | | | 13 | EPB-63M/4-B13 | EPB-63M/4-C13 | EPB-63M/4-D13 | | | | 16 | EPB-63M/4-B16 | EPB-63M/4-C16 | EPB-63M/4-D16 | | | | 20 | EPB-63M/4-B20 | EPB-63M/4-C20 | EPB-63M/4-D20 | | | | 25 | EPB-63M/4-B25 | EPB-63M/4-C25 | EPB-63M/4-D25 | | | | 32 | EPB-63M/4-B32 | EPB-63M/4-C32 | EPB-63M/4-D32 | | | | 40 | EPB-63M/4-B40 | EPB-63M/4-C40 | EPB-63M/4-D40 | | | | 50 | EPB-63M/4-B50 | EPB-63M/4-C50 | EPB-63M/4-D50 | | | | 63 | EPB-63M/4-B63 | EPB-63M/4-C63 | EPB-63M/4-D63 | | <!-- source-page:6 --> EPB-63H Series Miniature Circuit Breaker | | Rated current(A) | B curev | C curev | D curev | Packing unit | | --- | --- | --- | --- | --- | --- | | EPB-63H-1P | 1 | EPB-63H/1-B1 | EPB-63H/1-C1 | EPB-63H/1-D1 | 12 | | | 2 | EPB-63H/1-B2 | EPB-63H/1-C2 | EPB-63H/1-D2 | | | | 3 | EPB-63H/1-B3 | EPB-63H/1-C3 | EPB-63H/1-D3 | | | | 4 | EPB-63H/1-B4 | EPB-63H/1-C4 | EPB-63H/1-D4 | | | | 6 | EPB-63H/1-B6 | EPB-63H/1-C6 | EPB-63H/1-D6 | | | | 10 | EPB-63H/1-B10 | EPB-63H/1-C10 | EPB-63H/1-D10 | | | | 13 | EPB-63H/1-B13 | EPB-63H/1-C13 | EPB-63H/1-D13 | | | | 16 | EPB-63H/1-B16 | EPB-63H/1-C16 | EPB-63H/1-D16 | | | | 20 | EPB-63H/1-B20 | EPB-63H/1-C20 | EPB-63H/1-D20 | | | | 25 | EPB-63H/1-B25 | EPB-63H/1-C25 | EPB-63H/1-D25 | | | | 32 | EPB-63H/1-B32 | EPB-63H/1-C32 | EPB-63H/1-D32 | | | | 40 | EPB-63H/1-B40 | EPB-63H/1-C40 | EPB-63H/1-D40 | | | | 50 | EPB-63H/1-B50 | EPB-63H/1-C50 | EPB-63H/1-D50 | | | | 63 | EPB-63H/1-B63 | EPB-63H/1-C63 | EPB-63H/1-D63 | | | EPB-63H-1P+N | 1 | EPB-63H/1-B1N | EPB-63H/1-C1N | EPB-63H/1-D1N | 6 | | | 2 | EPB-63H/1-B2N | EPB-63H/1-C2N | EPB-63H/1-D2N | | | | 3 | EPB-63H/1-B3N | EPB-63H/1-C3N | EPB-63H/1-D3N | | | | 4 | EPB-63H/1-B4N | EPB-63H/1-C4N | EPB-63H/1-D4N | | | | 6 | EPB-63H/1-B6N | EPB-63H/1-C6N | EPB-63H/1-D6N | | | | 10 | EPB-63H/1-B10N | EPB-63H/1-C10N | EPB-63H/1-D10N | | | | 13 | EPB-63H/1-B13N | EPB-63H/1-C13N | EPB-63H/1-D13N | | | | 16 | EPB-63H/1-B16N | EPB-63H/1-C16N | EPB-63H/1-D16N | | | | 20 | EPB-63H/1-B20N | EPB-63H/1-C20N | EPB-63H/1-D20N | | | | 25 | EPB-63H/1-B25N | EPB-63H/1-C25N | EPB-63H/1-D25N | | | | 32 | EPB-63H/1-B32N | EPB-63H/1-C32N | EPB-63H/1-D32N | | | | 40 | EPB-63H/1-B40N | EPB-63H/1-C40N | EPB-63H/1-D40N | | | | 50 | EPB-63H/1-B50N | EPB-63H/1-C50N | EPB-63H/1-D50N | | | | 63 | EPB-63H/1-B63N | EPB-63H/1-C63N | EPB-63H/1-D63N | | | EPB-63H-2P | 1 | EPB-63H/2-B1 | EPB-63H/2-C1 | EPB-63H/2-D1 | 6 | | | 2 | EPB-63H/2-B2 | EPB-63H/2-C2 | EPB-63H/2-D2 | | | | 3 | EPB-63H/2-B3 | EPB-63H/2-C3 | EPB-63H/2-D3 | | | | 4 | EPB-63H/2-B4 | EPB-63H/2-C4 | EPB-63H/2-D4 | | | | 6 | EPB-63H/2-B6 | EPB-63H/2-C6 | EPB-63H/2-D6 | | | | 10 | EPB-63H/2-B10 | EPB-63H/2-C10 | EPB-63H/2-D10 | | | | 13 | EPB-63H/2-B13 | EPB-63H/2-C13 | EPB-63H/2-D13 | | | | 16 | EPB-63H/2-B16 | EPB-63H/2-C16 | EPB-63H/2-D16 | | | | 20 | EPB-63H/2-B20 | EPB-63H/2-C20 | EPB-63H/2-D20 | | | | 25 | EPB-63H/2-B25 | EPB-63H/2-C25 | EPB-63H/2-D25 | | | | 32 | EPB-63H/2-B32 | EPB-63H/2-C32 | EPB-63H/2-D32 | | | | 40 | EPB-63H/2-B40 | EPB-63H/2-C40 | EPB-63H/2-D40 | | | | 50 | EPB-63H/2-B50 | EPB-63H/2-C50 | EPB-63H/2-D50 | | | | 63 | EPB-63H/2-B63 | EPB-63H/2-C63 | EPB-63H/2-D63 | | <!-- source-page:7 --> EPB-63H Series Miniature Circuit Breaker Rated current(A) C curve B curve D curve Packing unit 1 EPB-63H/3-B1 EPB-63H/3-C1 EPB-63H/1-D1 EPB-63H/1-D2 2 EPB-63H/3-B2 EPB-63H/3-C2 EPB-63H/1-D3 3 EPB-63H/3-B3 EPB-63H/3-C3 EPB-63H/1-D4 4 EPB-63H/3-B4 EPB-63H/3-C4 EPB-63H/1-D6 6 EPB-63H/3-B6 EPB-63H/3-C6 EPB-63H/1-D10 10 EPB-63H/3-B10 EPB-63H/3-C10 EPB-63H/1-D13 13 EPB-63H/3-B13 EPB-63H/3-C13 4 EPB-63H/1-D16 16 EPB-63H/3-B16 EPB-63H/3-C16 EPB-63H/1-D20 20 EPB-63H/3-B20 EPB-63H/3-C20 EPB-63H/1-D25 25 EPB-63H/3-B25 EPB-63H/3-C25 EPB-63H/1-D32 32 EPB-63H/3-B32 EPB-63H/3-C32 EPB-63H/1-D40 40 EPB-63H/3-B40 EPB-63H/3-C40 EPB-63H-3P EPB-63H/1-D50 50 EPB-63H/3-B50 EPB-63H/3-C50 EPB-63H/1-D63 63 EPB-63H/3-B63 EPB-63H/3-C63 EPB-63H/3-D1N 1 EPB-63H/3-B1N EPB-63H/3-C1N EPB-63H/3-D2N 2 EPB-63H/3-B2N EPB-63H/3-C2N EPB-63H/3-D3N 3 EPB-63H/3-B3N EPB-63H/3-C3N EPB-63H/3-D4N 4 EPB-63H/3-B4N EPB-63H/3-C4N EPB-63H/3-D6N 6 EPB-63H/3-B6N EPB-63H/3-C6N EPB-63H/3-D10N 10 EPB-63H/3-B10N EPB-63H/3-C10N EPB-63H/3-D13N 13 EPB-63H/3-B13N EPB-63H/3-C13N 3 EPB-63H/3-D16N 16 EPB-63H/3-B16N EPB-63H/3-C16N EPB-63H/3-D20N 20 EPB-63H/3-B20N EPB-63H/3-C20N EPB-63H/3-D25N 25 EPB-63H/3-B25N EPB-63H/3-C25N EPB-63H/3-D32N 32 EPB-63H/3-B32N EPB-63H/3-C32N EPB-63H/3-D40N 40 EPB-63H/3-B40N EPB-63H/3-C40N EPB-63H-3P+N EPB-63H/3-D50N 50 EPB-63H/3-B50N EPB-63H/3-C50N EPB-63H/3-D63N 63 EPB-63H/3-B63N EPB-63H/3-C63N EPB-63H/4-D1 1 EPB-63H/4-B1 EPB-63H/4-C1 EPB-63H/4-D2 2 EPB-63H/4-B2 EPB-63H/4-C2 EPB-63H/4-D3 3 EPB-63H/4-B3 EPB-63H/4-C3 EPB-63H/4-D4 4 EPB-63H/4-B4 EPB-63H/4-C4 EPB-63H/4-D6 6 EPB-63H/4-B6 EPB-63H/4-C6 EPB-63H/4-D10 10 EPB-63H/4-B10 EPB-63H/4-C10 EPB-63H/4-D13 13 EPB-63H/4-B13 EPB-63H/4-C13 3 EPB-63H/4-D16 16 EPB-63H/4-B16 EPB-63H/4-C16 20 EPB-63H/4-B20 EPB-63H/4-D20 EPB-63H/4-C20 25 EPB-63H/4-B25 EPB-63H/4-D25 EPB-63H/4-C25 32 EPB-63H/4-B32 EPB-63H/4-D32 EPB-63H/4-C32 40 EPB-63H/4-B40 EPB-63H/4-D40 EPB-63H/4-C40 EPB-63H-4P 50 EPB-63H/4-B50 EPB-63H/4-D50 EPB-63H/4-C50 63 EPB-63H/4-B63 EPB-63H/4-D63 EPB-63H/4-C63 <!-- source-page:8 --> EPB-63M/H Series Miniature Circuit Breaker Curves Overcurrent protecting characteristics Rated current of release(A) NO. Initial state Test current Specified time Result to be obtained Remarks 1 1-63 cold state upon the previous test 1.13In t≤1h Non-trip Setting current up to specified value steadily in 5s 2 1-63 1.45In t<1h trip In≤32 1s<t<60s 3 2.55In cold state trip In>32 1s<t<120s B type B type 5ln 5In 10ln 10In 20ln 3In t≤0.1s Non-trip t<0.1s trip t≤0.1s Non-trip C type C type t<0.1s trip t≤0.1s Non-trip D type D type t<0.1s trip 4 1-63 cold state Endurance(operations) Category Operations Operation frequency Rated current Electrical endurance 4000 240/h 1-32 120/h 40-63 Mechanical endurance 10000 240/h 1-63 Features Much higher short circuit breaking capacity, Dual-connection convenient for both standard busbar and conductor connection. Improved safety of operators offered by special design from terminals. Much longer service life thanks to energy-storage operating mechanism.Enclosure and functional parts made from imported plastics with flame-retardant, heat-resistant, and impulse-proof properties.Higher current-limiting capacity ensuring a cost-effective range of products. Different handle color for different rated current with contactor condition indicator. Overall and mounting dimensions EPB-63M/EPB-63H
