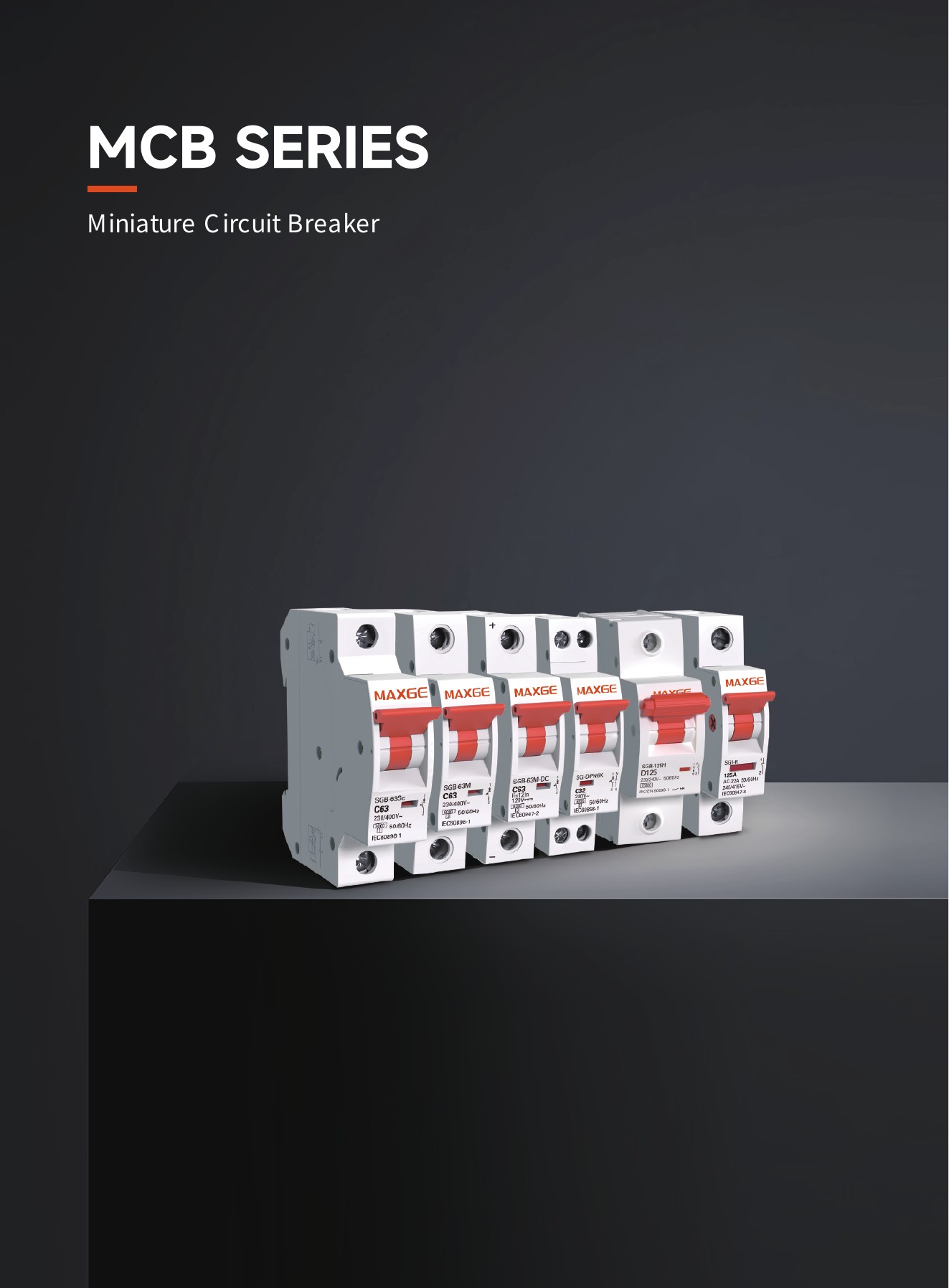

# SGB-63Me-Ne-Se Series <!-- source-page:1 --> MCB SERIES Miniature Circuit Breaker <!-- source-page:2 --> Products Overview of Circuit Breakers Product name MCB | Product range | SGB-63Me | SGB-63Ne | SGB-63Se | | --- | --- | --- | --- | | Product picture | | | | | Standard | IEC/EN 60898-1 GB/T 10963.1 | | | | Number of poles | 1P,2P,3P,4P,(1P+N),(3P+N) | | | | Electrical characteristics | | | | | Rated current(A) In | 1-63 | | | | Rated voltage(V) | 1P AC 230/400;240/415 1P+N AC 230/240 2P AC 230/400;240/415 3P,3P+N,4P AC 400/415 | | | | AC rated shor-t circuit capacity(kA) | | | | | IEC60898-1 standard(kA) | 6 | 4.5 | 3 | | Tripping curev | B,C | | | | Type | AC | | | | Electrical auxiliaries | - | | | | Catalogue page NO. | 60-63 | | | <!-- source-page:3 --> SGB-63Me/Ne/Se Series Miniature Circuit Breaker | Standard | EN/IEC 60898-1 GB/T 10963.1 | | --- | --- | | Breaking capacity(kA) | 3,4.5,6 | | Protection | Against overload and short circuit | | Rated current(A) In | 1,2,3,4,6,10,13,16,20,25,32,40,50,63 | | Rated voltage(V) | 1P AC 230/400,240/415;1P+N AC 230/240 | | | 2P AC 230/400,240/415;3P,3P+N,4P AC 230/240 | | Rated impulse withstand voltage Uimp(kV) | 4 | | Rated insulation voltage Ui(V) | 500 | | Energy limiting class | 3 | | Ambient temperature (℃) | -25~+40,Max.95%humidity | | Thermal operating limit | 1.13 xIn No tripping within an hour | | | 1.45 xIn Tripping within an hour | | Magnertic operating | B:(3-5)xIn,C:(5-10)xIn | | Number of poles | 1P,1P+N,2P,3P,3P+N and 4P | | Type of trip | Thermal/ magnetic release | | Terminal capacity | 16mm2 flexible or 25mm2 rigid | | Protection degree | IP20 | | Installation | Mounting on 35mm DIN rail | | Width | 17.8mm per pole | | Certification | | | SGB-63Me-1P SGB-63Me-2P SGB-63Me-3P SGB-63Me-4P | | <!-- source-page:4 --> SGB-63Me/Ne/Se Series Miniature Circuit Breaker | | Rated current(A) | C curev | | | Packing unit | | --- | --- | --- | --- | --- | --- | | | | 6 kA | 4.5 kA | 3 kA | | | SGB-63Me-1P | 1 | SGB-63Me/1-C1 | SGB-63Ne/1-C1 | SGB-63Se/1-C1 | 12 | | | 2 | SGB-63Me/1-C2 | SGB-63Ne/1-C2 | SGB-63Se/1-C2 | | | | 3 | SGB-63Me/1-C3 | SGB-63Ne/1-C3 | SGB-63Se/1-C3 | | | | 4 | SGB-63Me/1-C4 | SGB-63Ne/1-C4 | SGB-63Se/1-C4 | | | | 6 | SGB-63Me/1-C6 | SGB-63Ne/1-C6 | SGB-63Se/1-C6 | | | | 10 | SGB-63Me/1-C10 | SGB-63Ne/1-C10 | SGB-63Se/1-C10 | | | | 13 | SGB-63Me/1-C13 | SGB-63Ne/1-C13 | SGB-63Se/1-C13 | | | | 16 | SGB-63Me/1-C16 | SGB-63Ne/1-C16 | SGB-63Se/1-C16 | | | | 20 | SGB-63Me/1-C20 | SGB-63Ne/1-C20 | SGB-63Se/1-C20 | | | | 25 | SGB-63Me/1-C25 | SGB-63Ne/1-C25 | SGB-63Se/1-C25 | | | | 32 | SGB-63Me/1-C32 | SGB-63Ne/1-C32 | SGB-63Se/1-C32 | | | | 40 | SGB-63Me/1-C40 | SGB-63Ne/1-C40 | SGB-63Se/1-C40 | | | | 50 | SGB-63Me/1-C50 | SGB-63Ne/1-C50 | SGB-63Se/1-C50 | | | | 63 | SGB-63Me/1-C63 | SGB-63Ne/1-C63 | SGB-63Se/1-C63 | | | SGB-63Me-1P+N | 1 | SGB-63Me/1-C1N | SGB-63Ne/1-C1N | SGB-63Se/1-C1N | 6 | | | 2 | SGB-63Me/1-C2N | SGB-63Ne/1-C2N | SGB-63Se/1-C2N | | | | 3 | SGB-63Me/1-C3N | SGB-63Ne/1-C3N | SGB-63Se/1-C3N | | | | 4 | SGB-63Me/1-C4N | SGB-63Ne/1-C4N | SGB-63Se/1-C4N | | | | 6 | SGB-63Me/1-C6N | SGB-63Ne/1-C6N | SGB-63Se/1-C6N | | | | 10 | SGB-63Me/1-C10N | SGB-63Ne/1-C10N | SGB-63Se/1-C10N | | | | 13 | SGB-63Me/1-C13N | SGB-63Ne/1-C13N | SGB-63Se/1-C13N | | | | 16 | SGB-63Me/1-C16N | SGB-63Ne/1-C16N | SGB-63Se/1-C16N | | | | 20 | SGB-63Me/1-C20N | SGB-63Ne/1-C20N | SGB-63Se/1-C20N | | | | 25 | SGB-63Me/1-C25N | SGB-63Ne/1-C25N | SGB-63Se/1-C25N | | | | 32 | SGB-63Me/1-C32N | SGB-63Ne/1-C32N | SGB-63Se/1-C32N | | | | 40 | SGB-63Me/1-C40N | SGB-63Ne/1-C40N | SGB-63Se/1-C40N | | | | 50 | SGB-63Me/1-C50N | SGB-63Ne/1-C50N | SGB-63Se/1-C50N | | | | 63 | SGB-63Me/1-C63N | SGB-63Ne/1-C63N | SGB-63Se/1-C63N | | | SGB-63Me-2P | 1 | SGB-63Me/2-C1 | SGB-63Ne/2-C1 | SGB-63Se/2-C1 | 6 | | | 2 | SGB-63Me/2-C2 | SGB-63Ne/2-C2 | SGB-63Se/2-C2 | | | | 3 | SGB-63Me/2-C3 | SGB-63Ne/2-C3 | SGB-63Se/2-C3 | | | | 4 | SGB-63Me/2-C4 | SGB-63Ne/2-C4 | SGB-63Se/2-C4 | | | | 6 | SGB-63Me/2-C6 | SGB-63Ne/2-C6 | SGB-63Se/2-C6 | | | | 10 | SGB-63Me/2-C10 | SGB-63Ne/2-C10 | SGB-63Se/2-C10 | | | | 13 | SGB-63Me/2-C13 | SGB-63Ne/2-C13 | SGB-63Se/2-C13 | | | | 16 | SGB-63Me/2-C16 | SGB-63Ne/2-C16 | SGB-63Se/2-C16 | | | | 20 | SGB-63Me/2-C20 | SGB-63Ne/2-C20 | SGB-63Se/2-C20 | | | | 25 | SGB-63Me/2-C25 | SGB-63Ne/2-C25 | SGB-63Se/2-C25 | | | | 32 | SGB-63Me/2-C32 | SGB-63Ne/2-C32 | SGB-63Se/2-C32 | | | | 40 | SGB-63Me/2-C40 | SGB-63Ne/2-C40 | SGB-63Se/2-C40 | | | | 50 | SGB-63Me/2-C50 | SGB-63Ne/2-C50 | SGB-63Se/2-C50 | | | | 63 | SGB-63Me/2-C63 | SGB-63Ne/2-C63 | SGB-63Se/2-C63 | | <!-- source-page:5 --> SGB-63Me/Ne/Se Series Miniature Circuit Breaker | Rated voltage(V) | | | | | | | --- | --- | --- | --- | --- | --- | | | | | AC 23 | 0 | | | Rated frequency(Hz) Ambient temperature(°C) Storage temprature (°C) Electric endurance | | | | | | | | | | 50/60H | z | | | | | | -25~+40,Max.95 | %humidity | | | | | | -20~+6 | 0 | | | | | | 4000 | | | | Mechanical endurance Protection degree | | | 10000 | | | | | | | IP20 | | | | SGBA-OF SGBA-SD | | | | | P | | | | SGBA-MN | SGBA-MX | SGB-63M-1 | | <!-- source-page:6 --> SGB-63Me/Ne/Se Series Miniature Circuit Breaker Curves Overcurrent protecting characteristics Rated current of release(A) Initial state NO. Test current Specified time Result to be obtained Remarks 1-63 cold state upon the previous test 1 1.13In t≤1h Non-trip Setting current up to specified value steadily in 5s 1-63 2 1.45In t<1h trip In≤32 1s<t<60s 3 2.55In cold state trip In>32 1s<t<120s 3In t≤0.1s Non-trip B type 5ln t<0.1s trip 5In t≤0.1s Non-trip C type 10ln t<0.1s trip 4 1-63 cold state Endurance(operations) Category Operations Operation frequency Rated current Electrical endurance 4000 240/h 1-32 120/h 40-63 Mechanical endurance 240/h 1-63 10000 Features Much higher short circuit breaking capacity, Dual-connection convenient for both standard busbar and conductor connection. Improved safety of operators offered by special design from terminals. Much longer service life thanks to energy-storage operating mechanism.Enclosure and functional parts made from imported plastics with flame-retardant, heat-resistant, and impulse-proof properties.Higher current-limiting capacity ensuring a cost-effective range of products. Different handle color for different rated current with contactor condition indicator. Overall and mounting dimensions 35.5±0.15 80.8±0.2 78.5±0.2 44.7±0.15 17.8±0.1 71.9±0.15 35.6±0.1 53.4±0.1 71.2±0.1 SGB-63Me/SGB-63Se/SGB-63Ne
