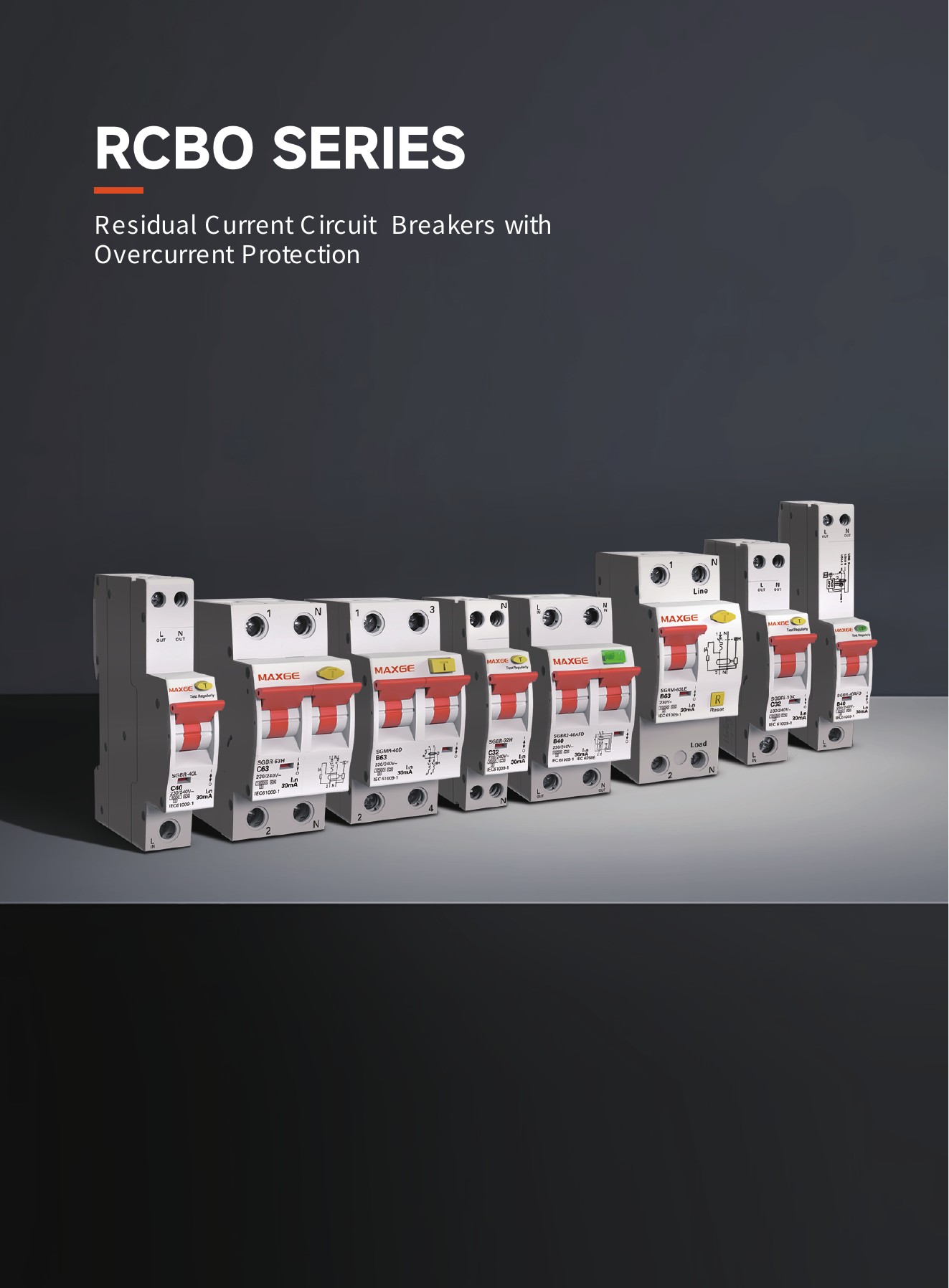

# SGBRi-6K-10K Series <!-- source-page:1 --> RCBO SERIES Residual Current Circuit Breakers with Overcurrent Protection <!-- source-page:2 --> Products Overview of Residual Current Protective Devices Product name RCBO | Product range | SGBRi-6K/10K | | --- | --- | | Product picture | | | Standard | IEC/EN 61009-1 | | --- | --- | | Number of poles | 1P+N | | Electrical characteristics | | | Rated current(A) In | 6~40 | | Rated voltage(V) | AC 230/240 | | Rated residual current(mA) | 10,30,100,300 | | Rated conditional shor-t circuit current(kA) | 6,10 | | Tripping curev | B,C | | Residual current operating characteristic | AC,A | | Catalogue page NO. | 18-21 | <!-- source-page:3 --> SGBRi Series Residual Current Circuit Breakers with Overcurrent Protection | Standard | | EN/IEC61009-1 | | --- | --- | --- | | Rated conditional shor-t circuit current(kA) | | 6,10 | | Rated current(A),ln | | 6,10,13,16,20,25,32,40 | | Number of poles | | 1 P+N(Solid Neutral) | | Rated sensitivity currents(mA),IΔn | | 10,30,100,300 | | Tripping curev | | B,C | | Rated residual non-operating current | | 0.5XIΔn | | Rated impulse withstand voltage Uimp(kV) | | 4 | | Rated voltage(V) | | AC 230/240 | | Ambient temperature (°C) | | -25~+40,Max.95%humidity | | Residual current off time | | ≤0.1s | | Type of trip | Ground fault | Electronic | | | Over current | Thermal-magnetic | | Electrical endurance | | 4000 | | Mechanical endurance | | 10000 | | Terminal capacity | | 10mm2 flexible/16mm2 rigid | | Protection degree | | IP20 | | Installation | | 35mm DIN rail | | Certification | | | | SGBRi-6K SGBRi-10K | | | <!-- source-page:4 --> Type AC SGBRi-6K Residual Current Circuit Breakers with Overcurrent Protection Type A Rated current(A) IΔn Packing unit C curve B curve B curve C curve 6 SGBRi-6K/B6/10 SGBRi-6K/B6/10-A SGBRi-6K/C6/10 SGBRi-6K/C6/10-A 10 SGBRi-6K/B10/10 SGBRi-6K/B10/10-A SGBRi-6K/C10/10 SGBRi-6K/C10/10-A 13 SGBRi-6K/B13/10 SGBRi-6K/B13/10-A SGBRi-6K/C13/10 SGBRi-6K/C13/10-A 16 SGBRi-6K/B16/10 SGBRi-6K/B16/10-A SGBRi-6K/C16/10 SGBRi-6K/C16/10-A 10mA 20 SGBRi-6K/B20/10 SGBRi-6K/B20/10-A SGBRi-6K/C20/10 SGBRi-6K/C20/10-A 25 SGBRi-6K/B25/10 SGBRi-6K/B25/10-A SGBRi-6K/C25/10 SGBRi-6K/C25/10-A 32 SGBRi-6K/B32/10 SGBRi-6K/B32/10-A SGBRi-6K/C32/10 SGBRi-6K/C32/10-A 40 SGBRi-6K/B40/10 SGBRi-6K/B40/10-A SGBRi-6K/C40/10 SGBRi-6K/C40/10-A 6 SGBRi-6K/B6/30 SGBRi-6K/B6/30-A SGBRi-6K/C6/30 SGBRi-6K/C6/30-A 10 SGBRi-6K/B10/30 SGBRi-6K/B10/30-A SGBRi-6K/C10/30 SGBRi-6K/C10/30-A 13 SGBRi-6K/B13/30 SGBRi-6K/B13/30-A SGBRi-6K/C13/30 SGBRi-6K/C13/30-A 16 SGBRi-6K/B16/30 SGBRi-6K/B16/30-A SGBRi-6K/C16/30 SGBRi-6K/C16/30-A 30mA 20 SGBRi-6K/B20/30 SGBRi-6K/B20/30-A SGBRi-6K/C20/30 SGBRi-6K/C20/30-A Type AC 25 SGBRi-6K/B25/30 SGBRi-6K/B25/30-A SGBRi-6K/C25/30 SGBRi-6K/C25/30-A 32 SGBRi-6K/B32/30 SGBRi-6K/B32/30-A SGBRi-6K/C32/30 SGBRi-6K/C32/30-A 40 SGBRi-6K/B40/30 SGBRi-6K/B40/30-A SGBRi-6K/C40/30 SGBRi-6K/C40/30-A 5 6 SGBRi-6K/B6/100 SGBRi-6K/B6/100-A SGBRi-6K/C6/100 SGBRi-6K/C6/100-A 10 SGBRi-6K/B10/100 SGBRi-6K/B10/100-A SGBRi-6K/C10/100 SGBRi-6K/C10/100-A 13 SGBRi-6K/B13/100 SGBRi-6K/B13/100-A SGBRi-6K/C13/100 SGBRi-6K/C13/100-A 16 SGBRi-6K/B16/100 SGBRi-6K/B16/100-A SGBRi-6K/C16/100 SGBRi-6K/C16/100-A 100mA 20 SGBRi-6K/B20/100 SGBRi-6K/B20/100-A SGBRi-6K/C20/100 SGBRi-6K/C20/100-A 25 SGBRi-6K/B25/100 SGBRi-6K/B25/100-A SGBRi-6K/C25/100 SGBRi-6K/C25/100-A 32 SGBRi-6K/B32/100 SGBRi-6K/B32/100-A SGBRi-6K/C32/100 SGBRi-6K/C32/100-A 40 SGBRi-6K/B40/100 SGBRi-6K/B40/100-A SGBRi-6K/C40/100 SGBRi-6K/C40/100-A 6 SGBRi-6K/B6/300 SGBRi-6K/B6/300-A SGBRi-6K/C6/300 SGBRi-6K/C6/300-A Type A 10 SGBRi-6K/B10/300 SGBRi-6K/B10/300-A SGBRi-6K/C10/300 SGBRi-6K/C10/300-A 13 SGBRi-6K/B13/300 SGBRi-6K/B13/300-A SGBRi-6K/C13/300 SGBRi-6K/C13/300-A 16 SGBRi-6K/B16/300 SGBRi-6K/B16/300-A SGBRi-6K/C16/300 SGBRi-6K/C16/300-A 300mA 20 SGBRi-6K/B20/300 SGBRi-6K/B20/300-A SGBRi-6K/C20/300 SGBRi-6K/C20/300-A 25 SGBRi-6K/B25/300 SGBRi-6K/B25/300-A SGBRi-6K/C25/300 SGBRi-6K/C25/300-A 32 SGBRi-6K/B32/300 SGBRi-6K/B32/300-A SGBRi-6K/C32/300 SGBRi-6K/C32/300-A 40 SGBRi-6K/B40/300 SGBRi-6K/B40/300-A SGBRi-6K/C40/300 SGBRi-6K/C40/300-A <!-- source-page:5 --> SGBRi-10K Residual Current Circuit Breakers with Overcurrent Protection Type AC Type A Rated current(A) IΔn Packing unit C curve B curve B curve C curve 6 SGBRi-10K/B6/10 SGBRi-10K/B6/10-A SGBRi-10K/C6/10 SGBRi-10K/C6/10-A 10 SGBRi-10K/B10/10 SGBRi-10K/B10/10-A SGBRi-10K/C10/10 SGBRi-10K/C10/10-A 13 SGBRi-10K/B13/10 SGBRi-10K/B13/10-A SGBRi-10K/C13/10 SGBRi-10K/C13/10-A 16 SGBRi-10K/B16/10 SGBRi-10K/B16/10-A SGBRi-10K/C16/10 SGBRi-10K/C16/10-A 10mA 20 SGBRi-10K/B20/10 SGBRi-10K/B20/10-A SGBRi-10K/C20/10 SGBRi-10K/C20/10-A 25 SGBRi-10K/B25/10 SGBRi-10K/B25/10-A SGBRi-10K/C25/10 SGBRi-10K/C25/10-A 32 SGBRi-10K/B32/10 SGBRi-10K/B32/10-A SGBRi-10K/C32/10 SGBRi-10K/C32/10-A 40 SGBRi-10K/B40/10 SGBRi-10K/B40/10-A SGBRi-10K/C40/10 SGBRi-10K/C40/10-A 6 SGBRi-10K/B6/30 SGBRi-10K/B6/30-A SGBRi-10K/C6/30 SGBRi-10K/C6/30-A 10 SGBRi-10K/B10/30 SGBRi-10K/B10/30-A SGBRi-10K/C10/30 SGBRi-10K/C10/30-A 13 SGBRi-10K/B13/30 SGBRi-10K/B13/30-A SGBRi-10K/C13/30 SGBRi-10K/C13/30-A 16 SGBRi-10K/B16/30 SGBRi-10K/B16/30-A SGBRi-10K/C16/30 SGBRi-10K/C16/30-A 30mA 20 SGBRi-10K/B20/30 SGBRi-10K/B20/30-A SGBRi-10K/C20/30 SGBRi-10K/C20/30-A Type AC 25 SGBRi-10K/B25/30 SGBRi-10K/B25/30-A SGBRi-10K/C25/30 SGBRi-10K/C25/30-A 32 SGBRi-10K/B32/30 SGBRi-10K/B32/30-A SGBRi-10K/C32/30 SGBRi-10K/C32/30-A 40 SGBRi-10K/B40/30 SGBRi-10K/B40/30-A SGBRi-10K/C40/30 SGBRi-10K/C40/30-A 5 6 SGBRi-10K/B6/100 SGBRi-10K/B6/100-A SGBRi-10K/C6/100 SGBRi-10K/C6/100-A 10 SGBRi-10K/B10/100 SGBRi-10K/B10/100-A SGBRi-10K/C10/100 SGBRi-10K/C10/100-A 13 SGBRi-10K/B13/100 SGBRi-10K/B13/100-A SGBRi-10K/C13/100 SGBRi-10K/C13/100-A 16 SGBRi-10K/B16/100 SGBRi-10K/B16/100-A SGBRi-10K/C16/100 SGBRi-10K/C16/100-A 100mA 20 SGBRi-10K/B20/100 SGBRi-10K/B20/100-A SGBRi-10K/C20/100 SGBRi-10K/C20/100-A 25 SGBRi-10K/B25/100 SGBRi-10K/B25/100-A SGBRi-10K/C25/100 SGBRi-10K/C25/100-A 32 SGBRi-10K/B32/100 SGBRi-10K/B32/100-A SGBRi-10K/C32/100 SGBRi-10K/C32/100-A 40 SGBRi-10K/B40/100 SGBRi-10K/B40/100-A SGBRi-10K/C40/100 SGBRi-10K/C40/100-A 6 SGBRi-10K/B6/300 SGBRi-10K/B6/300-A SGBRi-10K/C6/300 SGBRi-10K/C6/300-A Type A 10 SGBRi-10K/B10/300 SGBRi-10K/B10/300-A SGBRi-10K/C10/300 SGBRi-10K/C10/300-A 13 SGBRi-10K/B13/300 SGBRi-10K/B13/300-A SGBRi-10K/C13/300 SGBRi-10K/C13/300-A 16 SGBRi-10K/B16/300 SGBRi-10K/B16/300-A SGBRi-10K/C16/300 SGBRi-10K/C16/300-A 300mA 20 SGBRi-10K/B20/300 SGBRi-10K/B20/300-A SGBRi-10K/C20/300 SGBRi-10K/C20/300-A 25 SGBRi-10K/B25/300 SGBRi-10K/B25/300-A SGBRi-10K/C25/300 SGBRi-10K/C25/300-A 32 SGBRi-10K/B32/300 SGBRi-10K/B32/300-A SGBRi-10K/C32/300 SGBRi-10K/C32/300-A 40 SGBRi-10K/B40/300 SGBRi-10K/B40/300-A SGBRi-10K/C40/300 SGBRi-10K/C40/300-A <!-- source-page:6 --> SGBRi Series Residual Current Circuit Breakers with Overcurrent Protection Curves Breaking time of residual current In(A) IΔn(A) IΔn 2 IΔn 5 IΔn 5-500A 6-40 0.01,0.03,0.1,0.3 0.1s 0.08s 0.04s 0.04s Wiring (The suitable conductors should be used for connection,see table below for relative parameters) Cross section area s(mm2) Tightening torque(N.m) Rated current In (A) Features Switching and isolation function. Protection against overload and short-circuit currents. Protection against the effects of sinusoidal alternating earth fault currents. Protection against indirect contacts and additional protection against direct contacts. Protection against fire hazard caused by insulation faults. Used in residential building and distribution boards. Overall and mounting dimensions Max.breaking time 1 6 1.5 10 M5 2.0 2.5 16-20 M4 1.2 4 25 6 32 10 40 SGBRi
